 Fabrication d’œilleton (winch 75 rem, 513T)

Aller en bas
AuteurMessage
c.furax
Occasionnel / Occasional
Occasionnel / Occasional
c.furax

Masculin
Nombre de messages : 128
Age : 62
Localisation : Neustrie & Spetimanie
Emploi : Spécialiste arrière train (auto)
Loisirs : Dentelle à l’emporte-pièce, ski
Date d'inscription : 28/04/2016

Fabrication d’œilleton (winch 75 rem, 513T) Empty
MessageSujet: Fabrication d’œilleton (winch 75 rem, 513T)   Fabrication d’œilleton (winch 75 rem, 513T) Icon_minitimeLun 2 Mai 2016 - 15:29

L'œilleton sur ma winchester 75 est trop large pour mes lunettes, je me suis donc lancer dans la fabrication d’un œilleton légèrement réduit.
Sur les carabines américaine pour mémoire le Ø 7/32 de pouce (5,58mm) avec 40 filets au pouce (0.635mm).
Le lamage du pavillon
Fabrication d’œilleton (winch 75 rem, 513T) 20150810
Tournage  Ø extérieur  avant moletage.
Fabrication d’œilleton (winch 75 rem, 513T) 20150811
(Op de moletage)
Fabrication d’œilleton (winch 75 rem, 513T) 20150824
Perçage du Ø d'ouverture 0.9mm
Fabrication d’œilleton (winch 75 rem, 513T) 20150812
Décolletage du filetage et tronçonnage de la pièce
Fabrication d’œilleton (winch 75 rem, 513T) 20150813
suite
Fabrication d’œilleton (winch 75 rem, 513T) 20150814
Op de de dévoilage avant filetage
Fabrication d’œilleton (winch 75 rem, 513T) 20150815
Contre perçage axe fileté
Fabrication d’œilleton (winch 75 rem, 513T) 20150816
Sélection du pas
Fabrication d’œilleton (winch 75 rem, 513T) 20150817
Op de filetage
Fabrication d’œilleton (winch 75 rem, 513T) 20150818
Fabrication d’œilleton (winch 75 rem, 513T) 20150823
Pièce fini et son modèle
Fabrication d’œilleton (winch 75 rem, 513T) 20150819

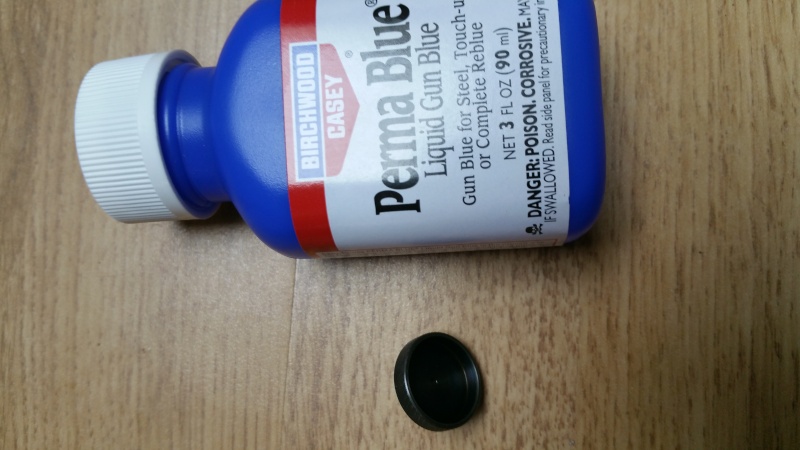

Brunissage
Fabrication d’œilleton (winch 75 rem, 513T) 20150820
montage de l'oeilleton sur l'arme
L'original
Fabrication d’œilleton (winch 75 rem, 513T) 20150822
Le nouveau et l'ancien
Fabrication d’œilleton (winch 75 rem, 513T) 20150821
Revenir en haut Aller en bas
Cookie Monster
Grande gueule / Big mouth
Grande gueule / Big mouth


Masculin
Nombre de messages : 2997
Localisation : Ottawa (Lieu du pouvoir???)
Date d'inscription : 30/12/2010

Fabrication d’œilleton (winch 75 rem, 513T) Empty
MessageSujet: Re: Fabrication d’œilleton (winch 75 rem, 513T)   Fabrication d’œilleton (winch 75 rem, 513T) Icon_minitimeLun 2 Mai 2016 - 15:45

Magnifique,

beau boulot.   cheers
Revenir en haut Aller en bas
lavoltiges
Grande gueule / Big mouth
Grande gueule / Big mouth
lavoltiges

Masculin
Nombre de messages : 7819
Localisation : mauricie
Emploi : tout
Loisirs : bcp de choses
Date d'inscription : 27/08/2012

Fabrication d’œilleton (winch 75 rem, 513T) Empty
MessageSujet: Re: Fabrication d’œilleton (winch 75 rem, 513T)   Fabrication d’œilleton (winch 75 rem, 513T) Icon_minitimeLun 2 Mai 2016 - 16:22

on n'est jamais mieux servi que par soit même
applaudi
Revenir en haut Aller en bas
Corral
Grande gueule / Big mouth
Grande gueule / Big mouth
Corral

Masculin
Nombre de messages : 2805
Age : 48
Localisation : East Broughton
Emploi : camionneur
Date d'inscription : 03/05/2008

Fabrication d’œilleton (winch 75 rem, 513T) Empty
MessageSujet: Re: Fabrication d’œilleton (winch 75 rem, 513T)   Fabrication d’œilleton (winch 75 rem, 513T) Icon_minitimeLun 2 Mai 2016 - 16:37

quand on est habile et équiper , on est jamais mal pris

bellee job
Revenir en haut Aller en bas
mike
R.I.P.


Masculin
Nombre de messages : 5431
Age : 68
Localisation : lanaudiere
Emploi : retraité
Loisirs : tir, chasse et pêche et reload
Date d'inscription : 06/01/2009

Fabrication d’œilleton (winch 75 rem, 513T) Empty
MessageSujet: Re: Fabrication d’œilleton (winch 75 rem, 513T)   Fabrication d’œilleton (winch 75 rem, 513T) Icon_minitimeLun 2 Mai 2016 - 17:43

c'est pratique un tour
bravo
Revenir en haut Aller en bas
macoizo
Grande gueule / Big mouth
Grande gueule / Big mouth
macoizo

Masculin
Nombre de messages : 3321
Age : 56
Localisation : Rimouski
Emploi : Fabrication de skis
Date d'inscription : 04/04/2009

Fabrication d’œilleton (winch 75 rem, 513T) Empty
MessageSujet: Re: Fabrication d’œilleton (winch 75 rem, 513T)   Fabrication d’œilleton (winch 75 rem, 513T) Icon_minitimeLun 2 Mai 2016 - 21:51

mike a écrit:
c'est pratique un tour
bravo
Maudit que je m'ennuie de ça, le tournage! J'ai décroché un DEP en usinage en 2002 mais je n'ai pas travaillé longtemps dans ce domaine. Les machines CNC et des jobs exclusivement de nuit à salaire de misère m'ont poussé vers la sortie assez raide!! Mais qu'est-ce que j'aimais travailler sur des machines conventionnelles!! J'aurais dû naître 20 ans plus tôt, viarge!!! Banghead

Merci de ton partage et beau travail, C-Furax!!
